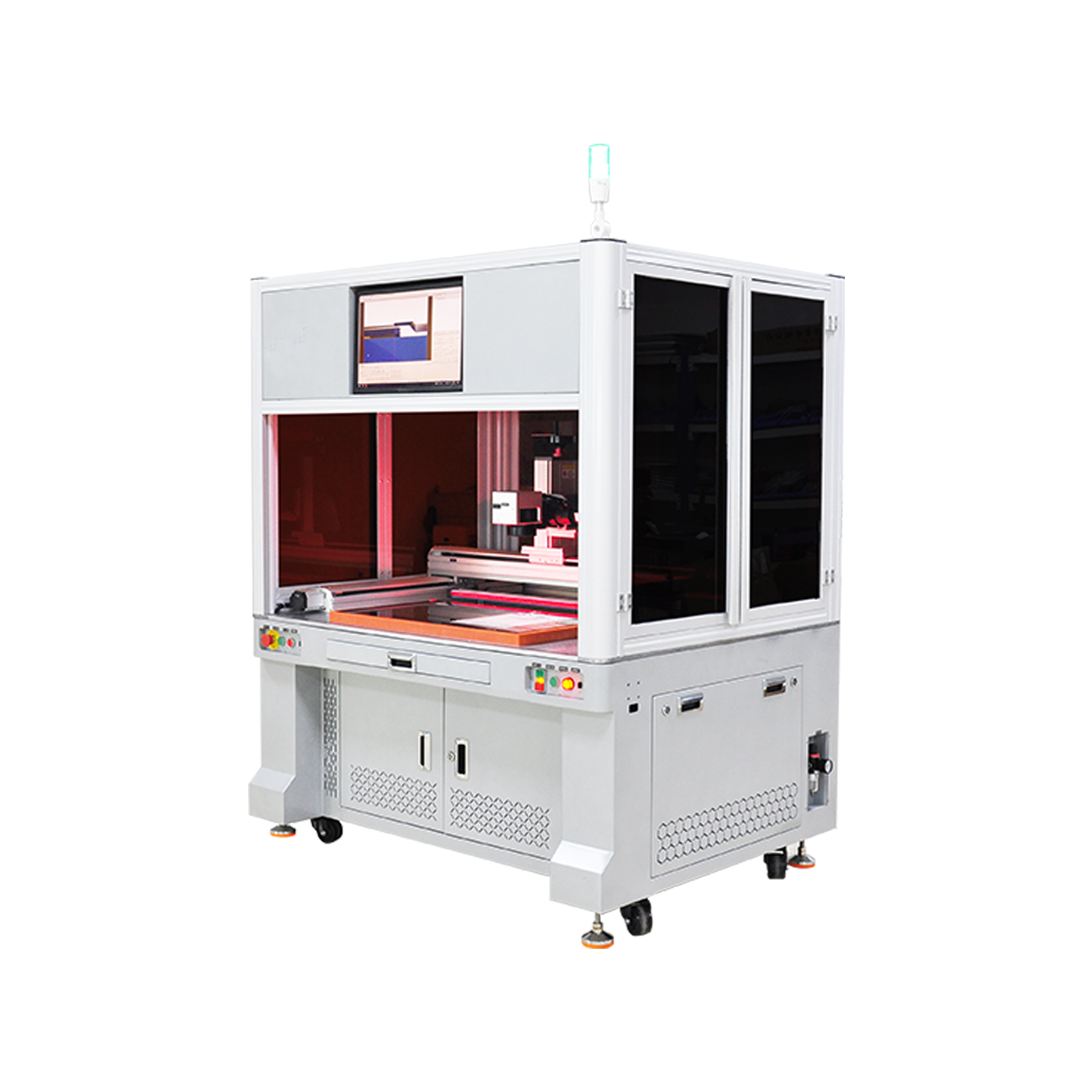

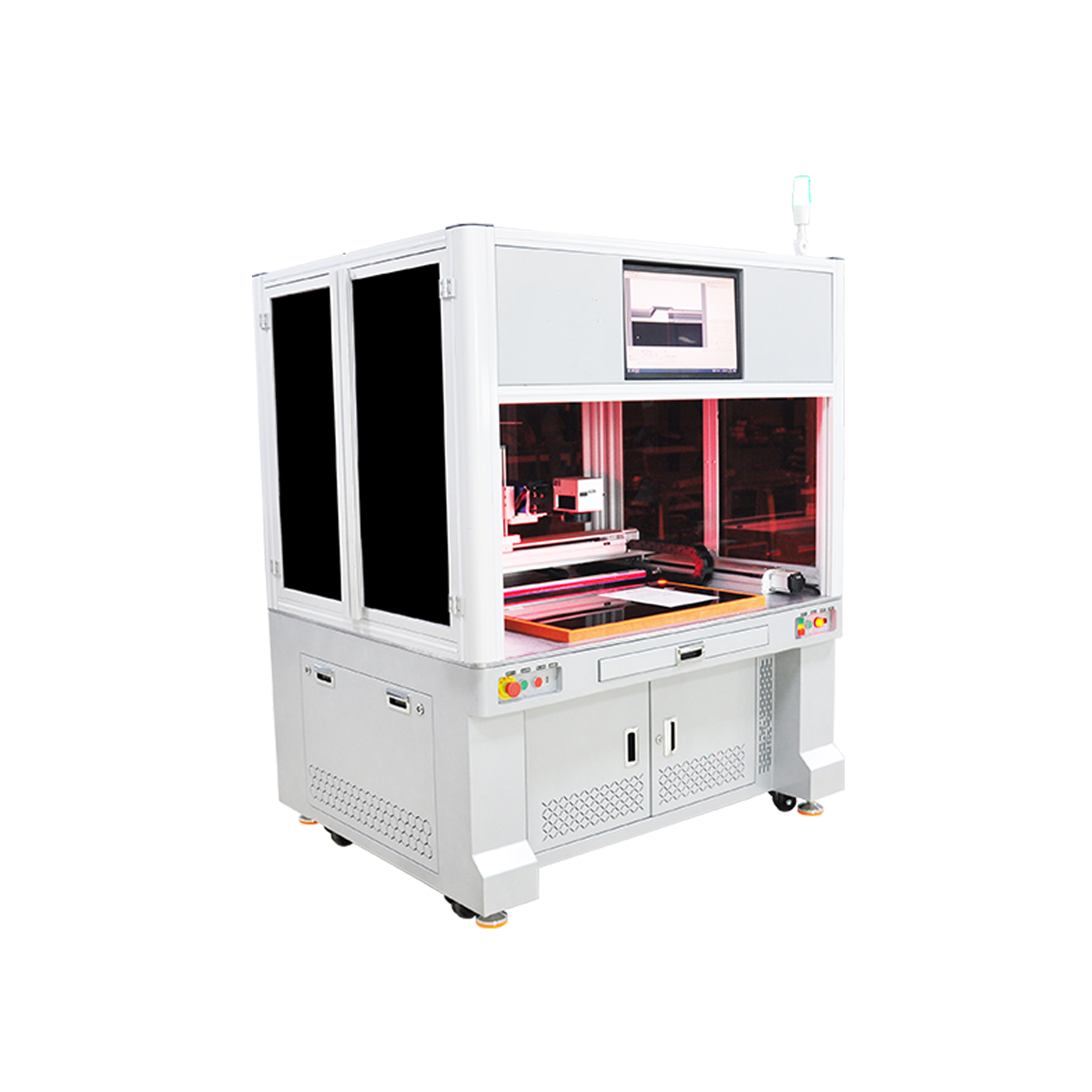

液晶面板激光划线机

液晶面板激光划线机

高效率高精度高性能

液晶面板激光划线机是一款专为TFT-LCD、OLED等显示面板设计的精密加工设备,采用高能激光束对ITO导电膜或测试电路进行非接触式切割,避免机械应力损伤。该设备通常配备高精度CCD视觉定位系统,确保划线精度达±10μm,最小线宽可至35μm,适用于3吋至14吋面板的微细加工。部分机型支持双CCD协同作业,并配备可调治具适配不同尺寸面板,同时具备激光功率、频率及脉冲宽度可调功能,满足多样化工艺需求。其优势包括无物理接触、加工洁净度高,广泛应用于液晶制造及测试线切割领域。

400-007-1218 获取定制化方案

产品详情产品参数样品案例

产品介绍


精密激光划线机 | TFT-LCD/OLED显示面板精密切割解决方案

产品概述:

液晶面板激光划线机采用高能激光精密加工技术,专为TFT-LCD、OLED等显示面板的ITO导电膜与测试电路提供无损伤切割。通过非接触式激光加工,彻底规避机械应力损伤,实现微米级加工洁净度,是液晶制造与测试线切割环节的核心设备。


划线激光切割机设备的核心技术包括超短脉冲激光器(如紫外或绿光激光)、高精度运动控制系统和视觉定位系统。激光波长通常在355nm或532nm,可实现微米级切割精度,同时减少热影响区,避免损伤周围电路。设备搭载CCD自动对焦和图像识别功能,能自适应面板的曲率与厚度变化,确保划线一致性。此外,非接触式加工避免了传统刀轮切割产生的崩边和碎屑,显著提升良品率。

随着柔性显示技术的发展,激光划线机进一步升级为多轴联动系统,支持曲面屏和超薄玻璃的异形切割。其模块化设计还可兼容不同尺寸面板,满足智能化产线的柔性化需求,成为显示行业迈向Mini LED和Micro LED时代的关键装备。


@点击这里>观看案例视频


核心技术优势:

✔ 超精密加工
- 配备高分辨率CCD视觉定位系统,划线精度±10μm
- 最小线宽35μm,支持3吋至14吋全尺寸面板微细加工
- 双CCD协同作业机型可选,定位效率提升40%

✔ 智能工艺适配
- 激光功率/频率/脉冲宽度无级可调,满足ITO膜、测试电路等差异化需求
- 模块化可调治具设计,3秒快速切换不同尺寸面板

✔ 零缺陷保障
- 非接触加工避免划伤/压痕,良品率提升30%以上
- 内置气帘除尘系统,加工洁净度达Class 100标准

典型应用场景
◉ LCD/OLED产线测试电路切割 ◉ ITO导电膜图案化加工
◉ 柔性显示面板精密切割 ◉ 失效分析样品制备

为什么选择我们
■ 200+显示面板企业验证方案 ■ 支持GLASS/柔性基板工艺定制
■ 提供工艺开发联合实验室 ■ 24个月超长质保服务

激光划线机技术参数对比表:


核心参数标准型高精度型柔性面板专用型
加工范围3~14英寸2~8英寸3~12英寸(可弯曲基板)
划线精度±15μm±5μm±10μm
最小线宽50μm25μm35μm
激光类型紫外激光(355nm)绿光激光(532nm)超短脉冲激光(皮秒级)
CCD系统单CCD(500万像素)双CCD(1200万像素)红外CCD+可见光双模
重复定位精度±3μm±1μm±2μm
最大加工速度300mm/s150mm/s200mm/s
治具适配手动调节(3min/次)自动识别(≤10s)真空吸附柔性夹具
除尘系统基础气帘负压除尘+HEPA过滤局部微环境洁净舱
典型应用LCD测试线切割OLED精密图案化柔性显示面板切割




产品参数

设备参数

参数

项目

参数

标记深度

<0.5mm/≤1.2mm

标记速度

7000mm/s

定位精度

0.003mm

最小字符

0.1mm

最小线宽

90um

激光波长

1064nm

电源

AC220V /AC380V /50 HZ

电源

AC220V /AC380V /50 HZ

功率稳定性

<±1%rms

激光防护等级

1P54

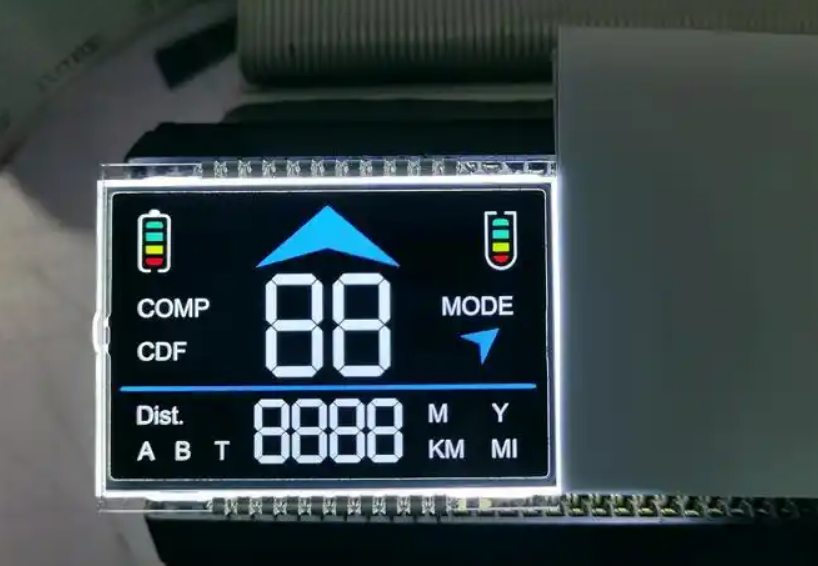

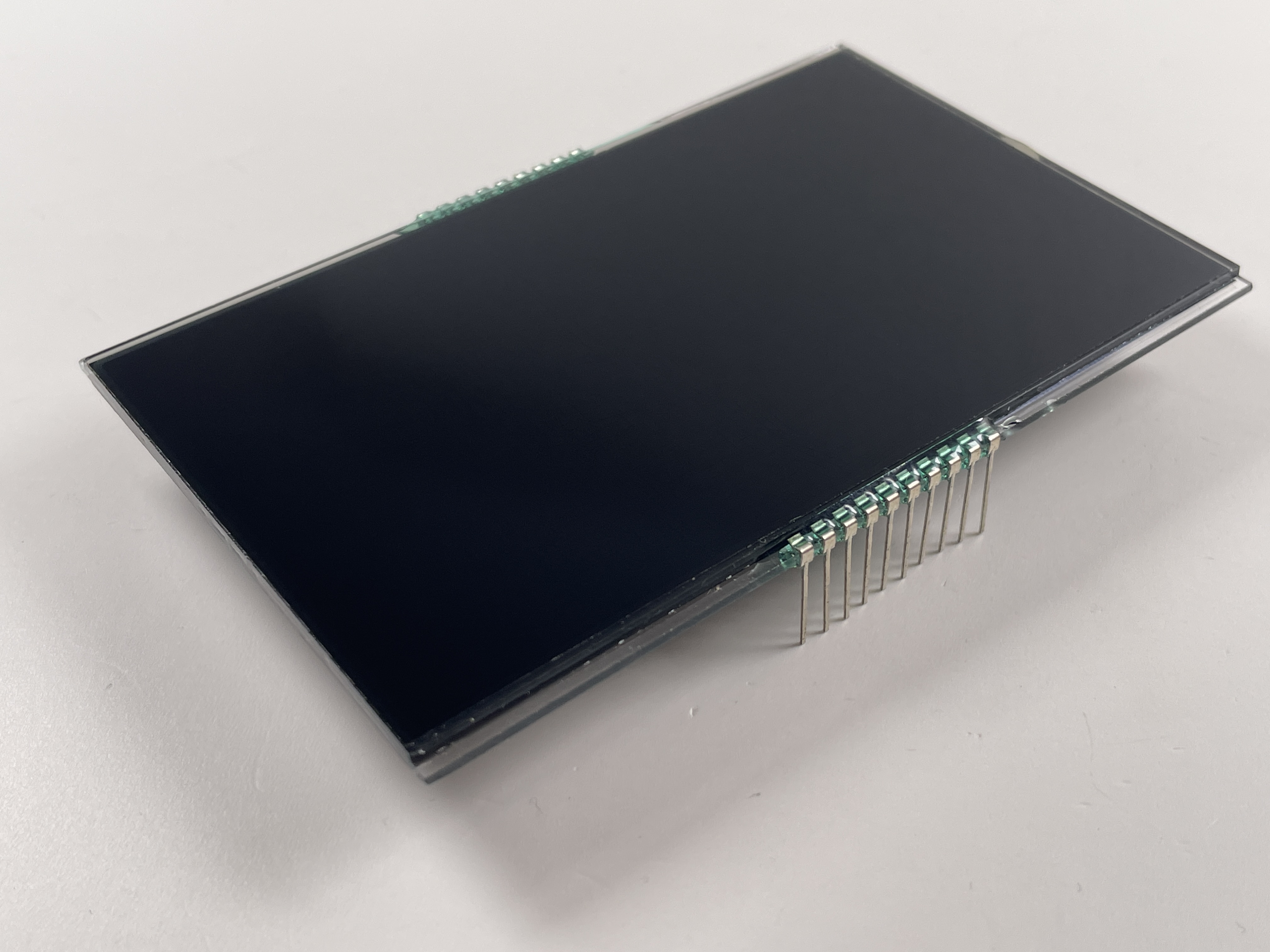

样品案例
